產品中心-上海川滬閥門廠

當前位置:首頁 > 產品中心 > 氣動球閥氣動球閥
氣動兩片式球閥 | CHQ611F

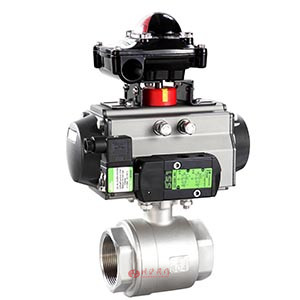

氣動兩片式球閥 產品圖片

氣動兩片式球閥 產品說明
氣動兩片式球閥是由氣動執行器、兩片式內螺紋球閥組成,可選配電磁閥換向閥用于切斷管道中介質,也可以選配角行程閥門定位器用來改變介質的壓力、溫度和流量的大小。
氣動兩片式球閥是一種轉角90°的旋轉類球閥,具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。氣動兩片式球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中,作遠距離集中控制或就地控制。
  球閥是一種重要的閥類,在石油化工和長輸管線等領域有廣泛應用。它的關閉件是一個帶孔的部分球體,球體隨閥桿轉動,實現閥門的開啟或關閉。流向可任意,可調范圍廣,能用于高壓和大口徑場合,控制高粘度,帶有纖維和細顆粒的介質。

氣動兩片式球閥 性能參數
公稱通徑 DN(mm) 6-100
公稱壓力 PN(MPa) 1.6
公稱壓力 PS(MPa) 強度試驗 2.4
密封試驗 1.8
材料 材料代號 C P R
主要零件 閥體 WCB CF8 304 CF8M 316
球體 WCB CF8 304 CF8M 316i
閥桿 2Cr13 0Cr18Ni9Ti 0Cr17NiMo2
密封圈 增強聚四氟乙烯 對位聚苯
填料 聚四氟乙烯 柔性石墨
適用工況 適用介質 水、蒸汽、油品 硝酸類 醋酸類
適用溫度 -28 ℃ -300 ℃
氣動裝置 型號 OBD 系列
氣源壓力 0.4-0.7MPa
執行標準 設計制造 結構長度 法蘭尺寸 壓力溫度 試驗檢驗
GBT/12238 Gb12221 / GB/T13927 GB13927
氣動法蘭塑料球閥 結構尺寸圖

氣動法蘭塑料球閥結構圖

氣動法蘭塑料球閥 連接尺寸
DN 15 20 25 32 40 50 65 80 100
L 75 80 90 110 120 140 185 205 240
H 133 149 162 180 228 244 275 297 344
W 140.5 140.5 140.5 158.5 210.5 247.5 268.5 315 345
