帶表支管減壓閥 | YZ11X
帶表支管減壓閥 產品說明
YZ11X帶表支管減壓閥主要用于各種建筑給水系統消防系統、中央空調系統、采暖系統等。它用于支管減壓,可使供水壓力分配更加均衡,避免部分供水超壓,優化高層建筑給水分區。它可代替分區調頻變速水泵,在消防給水系統上可代替分區水泵,用于家用給水系統,可保護所有的水龍頭和其它水器具。支管減壓閥特點:采用直接作用隔膜式結構,內部結構非常簡單,無卡阻,性能可靠,經久耐用。耐臟防水垢,不需過濾器,不需旁通管,配管極其簡單,能節省大量空間和配管成本。出口壓力精密可調,在一般場合下,可以認為出口壓力不受進口壓力的影響(出口壓力的變化量是△P1的8%)。極佳的水力特性,壓力損失小,減壓比可達成10:1以上。可滿足多種減壓要求,特別適用于支管減壓系統。
帶表支管減壓閥 性能指標
產品名稱 | 不銹鋼支管減壓閥(不帶表) |
---|---|
產品型號 | YZ11X-16P |
連接方式 | 標準RC螺紋市場通用 |
產品材質 | 不銹鋼304 |
工作溫度 | 0℃~80℃ |
產品壓力 | 1.6MPA |
工作介質 | 水 |
帶表支管減壓閥 零件材質
零件名稱 | 零件材料 |
---|---|
閥體 閥蓋 底蓋 | 304 |
密封 | NBR |
閥瓣 | 304 |
調節螺絲 | 304 |
膜片 | NBR編織夾層 |
彈簧 | 60si2mna鍍鎳 |
調節螺母 | 銅 |
膜片平墊 | 304 |
帶表支管減壓閥 流量系數
DN | 15 | 20 | 25 | 32 | 40 | 50 |
---|---|---|---|---|---|---|
Cv | 1 | 2 | 3 | 5 | 8 | 14 |
帶表支管減壓閥 連接尺寸
公稱通徑DN | 外 形 尺 寸 | ||
---|---|---|---|
高度 | 長度 | 寬度 | |
15 | 110 | 76.5 | 75 |
20 | 110 | 76.5 | 75 |
25 | 125 | 85 | 82 |
32 | 137 | 98 | 82 |
40 | 147 | 102 | 85 |
50 | 183 | 117 | 99 |

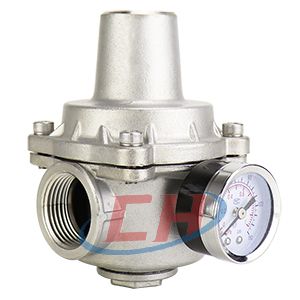

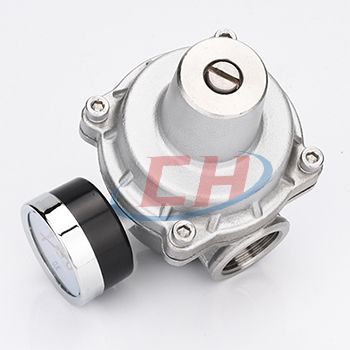

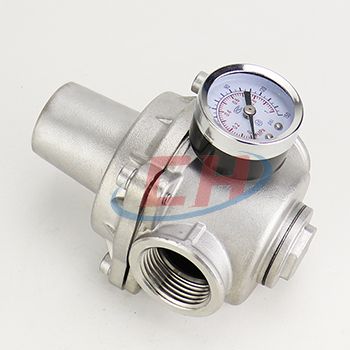

帶表支管減壓閥圖片
